Dampfturbinenregler (ESTC)

(E)ldatex (S)team (T)urbine (C)ontroller

Leistungsstarker Dampfturbinenregler für Dampfturbinen jeder Größe mit bis zu 16 Regelventilen.

Der ESTC ist ein flexibler, Leistungsstarker und frei parametrierbarer Digitaler Dampfturbinenregler. Er beherrscht mehrere Regelmodi die nach Bedarf miteinander kombiniert werden können und zwischen denen während des Betriebs stoßfrei umgeschaltet werden kann.

Die Hardware basiert auf Industrieerprobten S7 Steuerungen, was eine hohe Zuverlässigkeit und Verfügbarkeit garantiert.

Die Bedienung erfolgt über einen Touch Screen, der je nach Kundenanforderung in verschiedenen Größen verfügbar ist. Angefangen vom kleinen 7 Zoll HMI bis hin zum großen 22 Zoll HMI ist alles ohne Einschränkung der Funktionen möglich.

Eine Besonderheit des ESTC ist die Möglichkeit einen Generator mit bis zu 2 Turbinen anzutreiben, wobei die zweite Turbine separat startbar ist und eine eigene Drehzahlregelung besitzt.

Die Kommunikation zu einem übergeordneten System stellt einen immer wichtigeren Teil für optimierte und auf den Prozess zugeschnittene Regelungen dar. Deshalb ist der ESTC standardmäßig mit einer Ethernet Schnittstelle ausgerüstet, über die per S7-Verbindung und per Modbus TCP/IP kommuniziert werden kann. Bei Bedarf stehen mit Profibus und Modbus RTU optional weitere Kommunikationsmöglichkeiten zur Verfügung.

Der ESTC ist in 2 Versionen verfügbar:

ESTC: Dampfturbinenregler für Dampfturbinen mit mehreren Entnahmen und Einspeisungen, bis zu 4 HD Prozessregler und zusätzlichem Begrenzungsregler. Besondere Funktionen zur Erfüllung der BDEW-Richtlinien sind mit der Primärenfrequenzregelung und der stufenweisen Entlastung der Turbine bereits integriert.

ESTC Basis: Dampfturbinenregler mit bis zu 3 Regelventilen, und 2 Prozessreglern für Turbinen als Pumpen, Gebläse, Kompressoren oder Generatorantrieb.

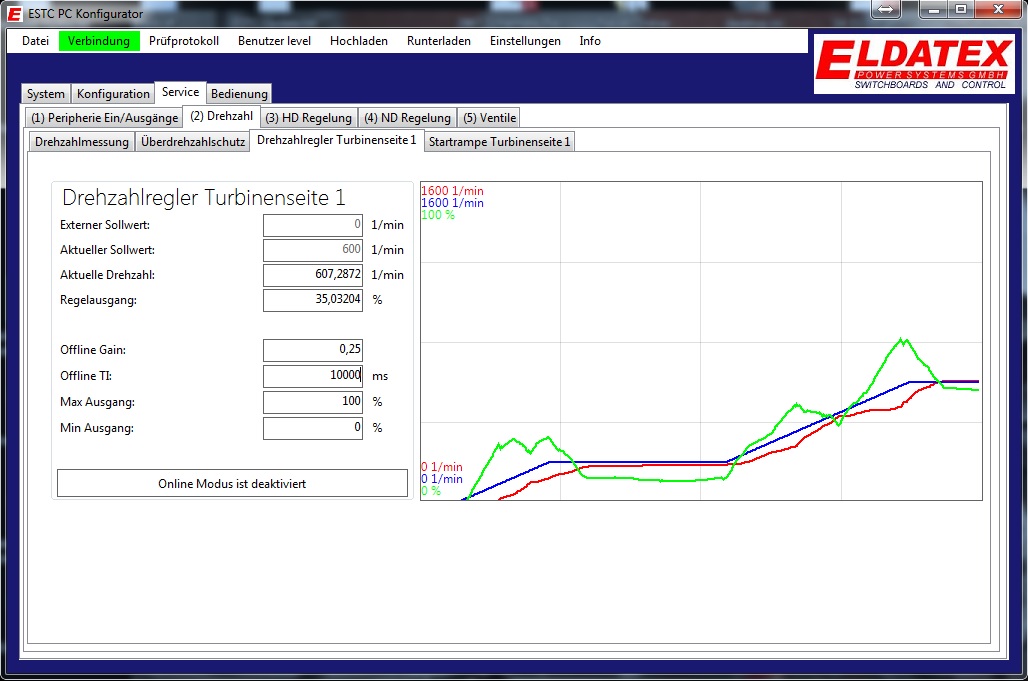

ESTC PC Konfigurator

Passend zum ESTC ist das kostenlose Tool "ESTC PC Konfigurator" verfügbar. Es ermöglicht das Parametrieren sowie das hoch und runterladen von Konfigurationen auf den ESTC. Eine Live Verbindung zum ESTC ist per Ethernet Verbindung problemlos möglich und ermöglicht eine vereinfachtere Optimierung des Regelverhaltens. Darüber hinaus lässt sich aus dem Datensatz des ESTC automatisch eine vollständige Dokumentation erstellen.

Datenarchivierung

Alle auflaufenden Meldungen werden im ESTC gespeichert. Für jede Meldung wird der Zeitpunkt des Erscheinens und des Verschwindens dokumentiert.

Darüberhinaus werden die prozessrelevanten Daten in ein Datenarchiv gespeichert, das direkt auf dem HMI abgerufen und analysiert werden kann.

Technische Daten
